jdg管材/a_JDG管材質

大家好，今天我來給大家講解一下關于jdg管材/a的問題,。為了讓大家更好地理解這個問題,，我將相關資料進行了整理，現在就讓我們一起來看看吧,。

文章目錄列表:

1.什么是JDG管,，都有哪些
2.圍觀PVC╱KBG╱JDG╱SC四種線管預埋要點？

什么是JDG管,，都有哪些

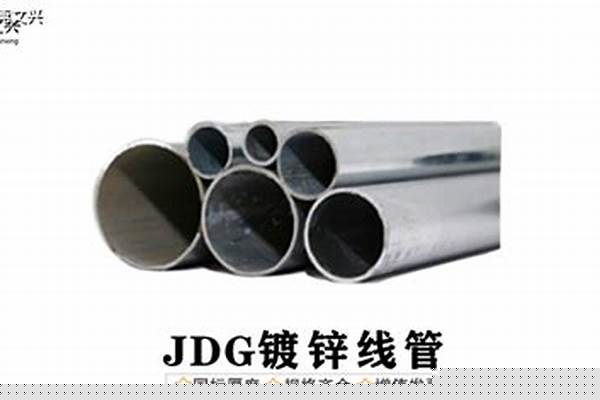

JDG管（套接緊定式鍍鋅鋼導管,、電氣安裝用鋼性金屬平導管）是一種電氣線路最新型保護用導管,。

jdg管的價格受外徑和厚度的影響,，也受原材料成本的影響,，以下給大家列舉常用的幾種型號價格,。

jdg管規格分別有Φ16、Φ20,、Φ25,、Φ32、Φ40,、Φ50,；厚度從0.6mm至1.6mm，具體的使用場景,，需要根據不同的要求而定,。

以下分別是各個規格的部分價格：（僅供參考）

jdg20管，壁厚1.0mm,，3米/條，5.70/條,。

jdg20管，壁厚1.2mm,，3米/條，7.70/條

jdg25管,，壁厚1.0mm，3米/條,，7.70/條

jdg25管，壁厚1.2mm,，3米/條,，10.20/條

jdg32管，壁厚1.0mm,，3米/條，10.5/條

jdg32管,，壁厚1.5mm，3米/條,，20.8/條

圍觀PVC╱KBG╱JDG╱SC四種線管預埋要點,？

KBG管與JDG管的區別是什么：

1、連接方式不同

JDG為緊定式電鍍鋅溥壁線管,，其銜接靠管頂絲頂緊管道，達成緊密連接,。

KBG為扣壓式電鍍鋅溥壁線管,，其銜接是用扣壓鉗子，將管道和管壓出小坑，緊密連接,。

2,、國標壁厚不同

JDG除了Φ16的管壁厚為1.5mm（壁厚允許偏差±0.08）以外,，其余Φ20,、Φ25,、Φ32,、Φ40、Φ50全部為1.6mm（壁厚允許偏差±0.08）。

KGB管壁厚除了Φ16,、Φ20的壁厚是1.0mm（壁厚允許偏差±0.08）,，其他Φ25、Φ32,、Φ40的壁厚都是1.2mm（壁厚允許偏差±0.10）,。

建筑工程中常用的四種電氣導管：PVC管（硬化聚氯乙烯管）,、KBG管（扣壓式薄壁鋼管）、JDG管（緊定式薄壁鋼管）,、SC管（焊接鋼管）,，其材質,、工藝及適用范圍各有何特點？預埋施工是如何進行的,？下面就基于工程實例,，總結解讀這四種常用的線管及其預埋工藝。

四種常用線管的對比總結

工藝特點

規格型號

材質要求

PVC管

管材里外應光滑,，無凸棱凹陷,、針孔、氣泡,，內外徑應符合國家統一標準，管壁厚度應均勻一致

所用絕緣導管附件與配制品,，如各種燈頭盒、開關盒,、插座盒、管箍,、粘合劑等,，套管的長度要滿足管外徑的3倍,，并應使用配套的阻燃制品

阻燃型塑料管的管壁應薄厚均勻，無氣泡及管身變形等現象,；暗敷設如設計無要求均應使用中型以上導管

KBG管

導管上應標明每批產品的制造廠名稱,、阻燃標記,、型號、外徑尺寸,、導管長度,、性能標準編號等

線管內,、外壁平滑，無明顯氣泡,、裂紋及色澤不均等缺陷；內外表面沒有凸棱及類似缺陷,；管口邊緣平滑,，不損傷電線、電纜的絕緣層；KBG鋼管應內外壁鍍鋅層應光亮,、均勻,，無破損脫落

管材壁厚,、內外直徑應均勻

JDG管

型號規格符合設計要求管材表面有明顯不脫落的產品標識

金屬內外壁鍍層均勻完好無剝落、銹蝕等現象

管材連接套管及其金屬附件內外壁表面光潔無毛刺,、飛邊、砂眼,、氣泡,、裂紋,、變形等缺陷

管材連接套管及其金屬附件壁厚均勻管口邊緣平整光滑，緊定螺釘符合產品設計要求螺紋整齊光滑配合良好

管材壁厚,、內外直徑應均勻

SC管

鋼導管無壓扁,，內壁光滑

焊縫均勻，無劈裂,、砂眼、棱刺和凹扁現象

導管無嚴重銹蝕

鎖緊螺母外形完好無損,，絲扣清晰,，無翹曲變形

導管的管徑、壁厚及均勻度

線管預埋工藝的實例解讀

線盒預制

通常的做法是混凝土澆筑前,，線盒內填充木屑用膠帶纏住封口,。

彈線定位

根據施工圖紙和規定的要求準確測量出燈位的位置，用油漆標出燈位盒的尺寸位置及進入燈位盒管路的敷設方向,。

梁板上定位放線不精確對后期安裝的影響：

線盒不居中

成排線盒不在一條線

線路出現混接

梁底線管與墻體錯位

問題實例：

線管與墻體錯位

線盒位置錯誤

成排線盒不在一條線上

切管制作

線管制作中的常見問題及注意事項：

切管時必須尺寸精確：由于長度偏差不大,，施工時為了省事強行安裝，管道偏長時導致線管整體受力較大,，線管偏短時為了能連接上，將接頭處套筒不留足長度,，接頭處容易出現縫隙或脫落,。

切管管口毛刺未處理：由于使用工具或方法不合適,，很多時候現場制作時未配備圓形銼刀,，管口毛刺處理不到位，導致接頭安裝困難,，后期穿線時容易損壞電線絕緣層,。

彎管時管道彎曲質量：現場各種不同類型管道彎曲時，彎管時使用的工具或方法不合適,，更有甚著直接用腳踩彎或卡在鋼筋上,，或者彎管彎曲半徑過小。這都容易造成線管彎折,。

問題實例：

切割的線管管口要平齊,，不得有毛刺、銳邊等,，焊管的焊縫飽滿,、密封，并除去焊渣,，在混凝土內暗敷時內側需進行防腐處理,，外側不做防腐。

線管毛刺未處理

線管的材料,、規格,、型號、尺寸必須選擇正確,。

線管長度過短

線管彎制后不應有裂縫或顯著凹癟現象,。線管的彎曲半徑不小于6D，兩個線盒之間只有一個彎時,，不小于4D,。彎頭不宜超過3各，直角彎不得超過2個,。

管道彎折

箱,、盒定位固定

箱,、盒定位固定中的常見問題及注意事項：

定位要精確：前期預留孔洞的時候,，如對位置定位不精確會導致后期配電箱,、底盒、燈具,、設備安裝造成較大影響,，嚴重影響安裝完成后的觀感，嚴重的會導致部分使用功能不能實現,。

洞口尺寸要正確：洞口尺寸不合適,，會造成后期增加較多的開鑿及修補工作，而且在砌體或混凝土上開鑿時可能會影響到結構安全,。

固定要牢固：線盒如固定不牢固,，在鋼筋混凝土內施工時易造成洞口偏位，連接的線管松動脫落,，更有線盒在混凝土澆筑過程中損壞而導致該回路報廢,；在二次結構中預埋時，箱體及線盒容易傾斜,，使接線困難,，影響美觀。

示范實例：

混凝土結構中預埋時已土建定位控制點為基礎精確定位線盒位置及高度,，墻柱中線盒及配電箱只預留洞口,，二次結構以土建1m線及灰餅為依據，箱盒表面超出抹灰面2mm為宜,。

線盒安裝時四周用鋼筋固定并點焊牢固,；線盒與線管之間必須安裝鎖扣；根據土建施工標準線進行精確定位,，并考慮到混凝土保護層厚度,。

定位精確、扎絲固定,、鋼筋加強

線盒固定,、鎖扣連接

線管的連接固定

PVC管的連接固定

要點：

線管入盒必須順直，不得斜插入內,；套筒長度為管徑的1.5~3倍,；線管套筒粘接時粘接劑必須涂滿管壁及端部，管的端部必須緊密連接并保持至少15不動,，保證粘接牢固,，線管接頭及兩端50mm處必須固定牢固。

示范實例：

線管粘接固定

線管固定,、鎖扣安裝

問題實例：

線管斜插入盒,，未裝鎖扣

KBG管的連接固定

要點：

KBG管管口手銼處理，保證光滑平整,，接頭處牢固緊密,，被連接管管口應對嚴,；線管連接處需用點壓鉗壓至少2個點。

線管的點壓連接,、線管固定

JDG管的連接固定

要點：

JDG管的施工工藝與KBG管基本相同,，只是線管的壁厚及連接方式不同；JDG管管壁較KBG管厚,，在使用JDG管時必須配套使用相對應的管件,，不得使用KBG管管件替代。

SC管的連接固定

要點：

焊接鋼管宜采用螺紋連接及套筒焊接,，嚴禁對口溶焊連接,，采用螺紋連接時，套絲不亂扣,，上好管箍后管口對嚴,，外露絲扣不多于2扣，連接處兩端焊接跨接地線,。

鋼管進入配電箱,、接線盒、開關盒,、燈頭盒時,，要套絲鎖母，連接緊密,，露出2~4扣,，管口平齊、光滑無毛刺,。

管路暢通,，鋼管彎曲半徑不小于6D（D為鋼管外徑），彎曲處無明顯折皺,，彎扁度不大于0.1倍D,，彎度不大于90?。

在混凝土內保護層不小于15mm,，管內側需進行防腐處理,。

室外埋地敷設的電纜導管必須進行防腐處理，埋深不應小于0.7m,。壁厚小于等于2mm的鋼電線導管不應埋設于室外土壤內,。

SC管的接地連接：

直徑6mm的鋼筋跨接

線管的布局

成排的管路需排列整齊、有序,，兩管之間有一定的間距,，固定牢固。

線管的上彎及下彎

暗配管路彎曲半徑不得小于管徑的6倍，管路敷設后應及時與底板鋼筋固定并做好保護,。

成品保護

管線預埋完成后,，應確保其他工種不擾動電線管路，管路敷設完成后,，要及時套好管堵,，其他工種不得隨意拆除,。
